伺服减速机的精度通常用回程间隙（Backlash，也称背隙）表示。由于减速机属于旋转传动装置，因此回程间隙一般采用角度单位表示，精密减速机最常用的单位是角分（arc-min）。1角分等于1/60度。

回程间隙是如何测量的？

测量减速机回程间隙时，通常按照以下方式进行：

首先锁定减速机的输入端，也就是与电机连接的驱动端；然后向一个方向对输出端施加载荷，再向相反方向施加载荷，并测量输出端产生的角位移。这个角位移就是减速机的回程间隙。

测试时施加的载荷并不是随意确定的，通常取减速机额定输出扭矩的1%～2%。

在这一载荷范围内，减速机内部齿轮、轴承和传动部件产生的扭转弹性变形较小，因此测量结果能够更准确地反映齿轮啮合本身的间隙。

回程间隙反映的是：当设备运行过程中扭矩方向发生反转时，减速机输出端会产生多少“空行程”或位置损失。

在分析减速机的回程间隙时，不能只看最终检测数值，还需要关注减速机内部每一级齿轮的加工精度。

影响回程间隙的主要因素包括：

• 齿轮径向跳动

• 齿距偏差

• 压力角偏差

• 螺旋角偏差

一、齿轮径向跳动

首先需要考虑的是齿轮自身的圆度和同心度。

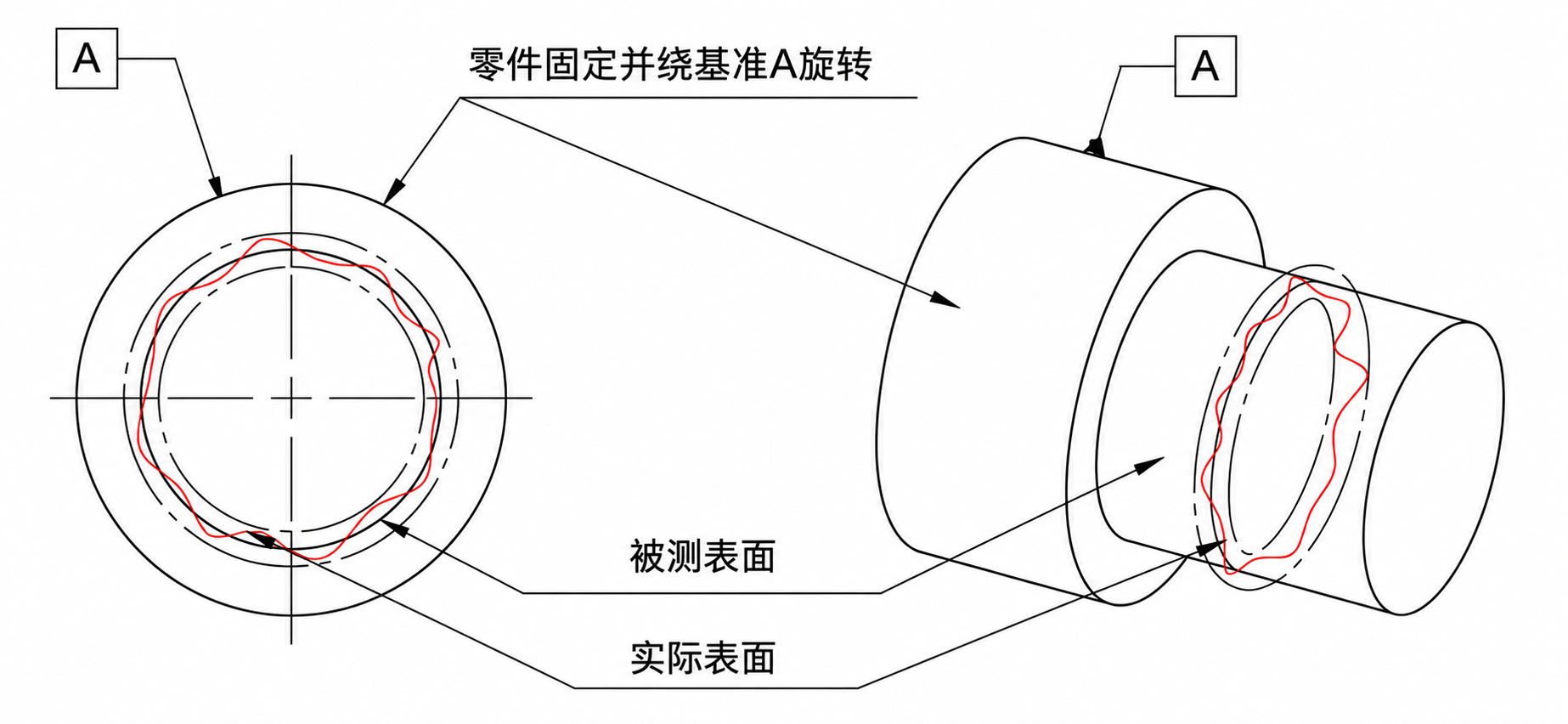

所谓径向跳动（Runout），是指齿轮旋转一周时，其实际半径相对于设计半径产生的变化。理想情况下，齿轮在旋转过程中各个位置的半径应该保持一致，但受到加工精度、装夹误差和材料变形等因素影响，实际齿轮通常会存在一定的径向跳动。

当齿轮某一位置的实际直径小于设计直径时，该位置的齿轮啮合间隙就会增大，从而导致回程间隙增加。

因此，齿轮径向跳动越小，齿轮啮合越均匀，减速机的传动精度也越稳定。

二、齿距偏差

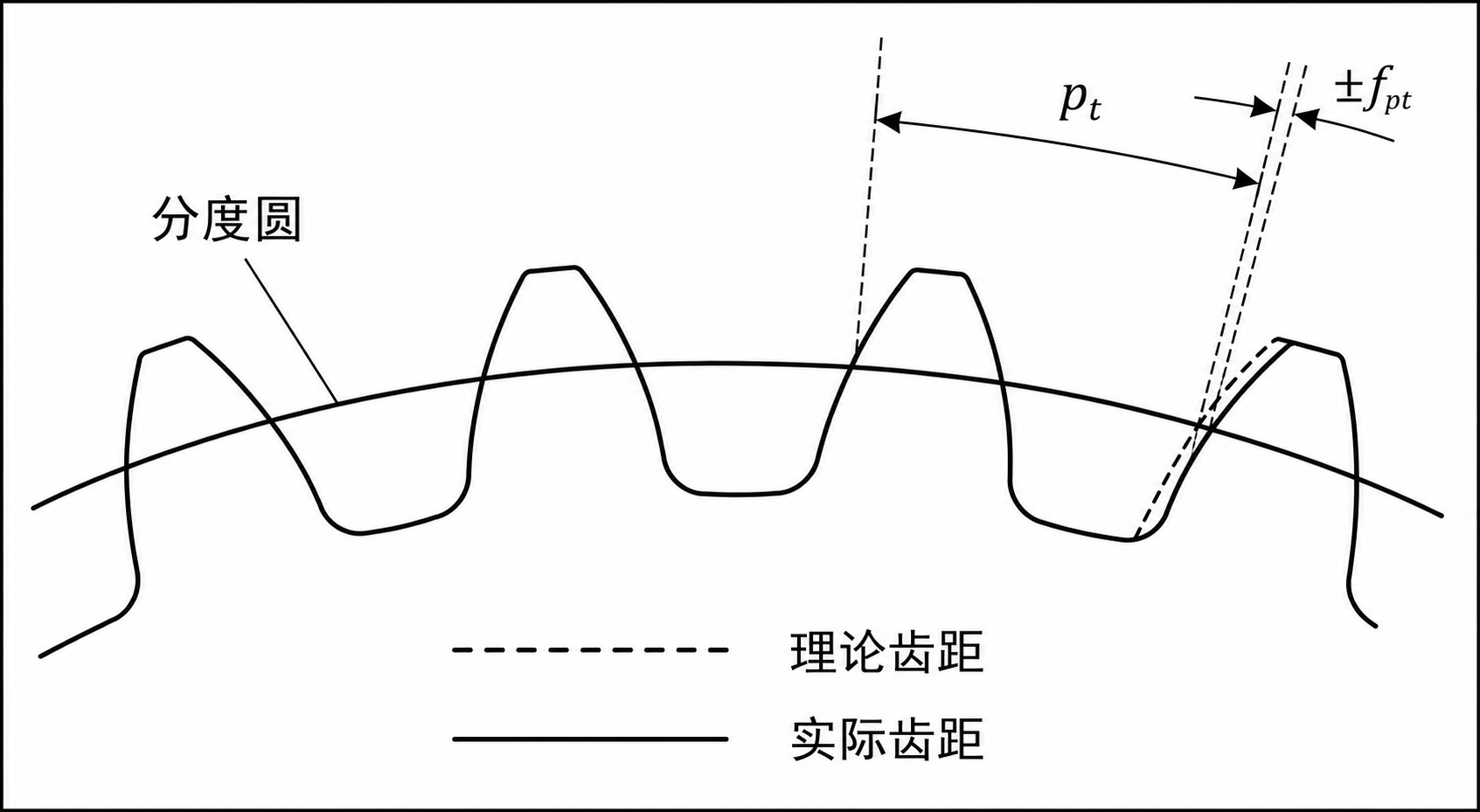

**齿距偏差（Pitch Deviation）**也叫齿间误差，是指相邻齿轮轮齿之间的实际位置与理论位置之间存在偏差。

如果相邻两个轮齿之间的距离偏大，齿轮啮合间隙就会增加；如果相邻轮齿之间的距离偏小，啮合间隙则会减小。

齿距偏差不仅会影响回程间隙，还可能导致齿轮在运行过程中出现：

• 传动不平稳

• 周期性振动

• 噪声增大

• 瞬时转速波动

• 齿面受力不均匀

因此，控制齿距偏差是提高精密减速机定位精度和运行稳定性的重要环节。

三、压力角偏差

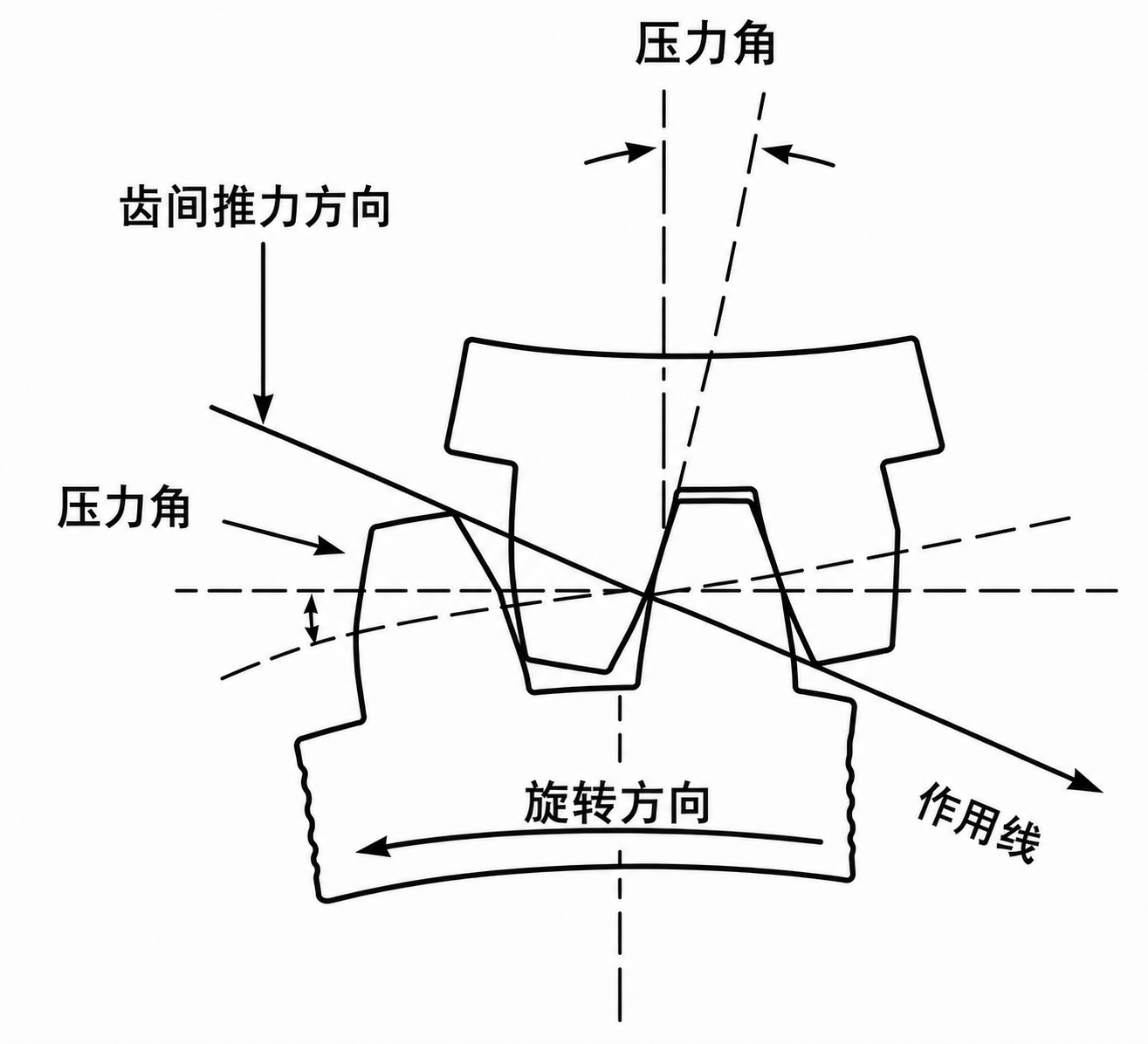

齿轮在啮合传动时，传递给另一齿轮的作用力并不是完全沿齿轮圆周的切线方向，而是沿着一定角度的作用线传递。这个角度主要由齿轮轮齿的形状决定，通常称为压力角（Pressure Angle）。

为了让齿轮在整个啮合过程中保持稳定的压力角，轮齿通常采用渐开线齿形。

如果轮齿的实际齿形与理论渐开线存在偏差，压力角就会发生变化，从而造成局部位置误差，并在一定程度上影响减速机的回程间隙。

虽然压力角偏差对回程间隙的影响通常小于径向跳动和齿距偏差，但它会明显影响：

• 齿轮啮合平稳性

• 载荷分布

• 传动效率

• 振动与噪声

• 齿面磨损情况

四、螺旋角偏差

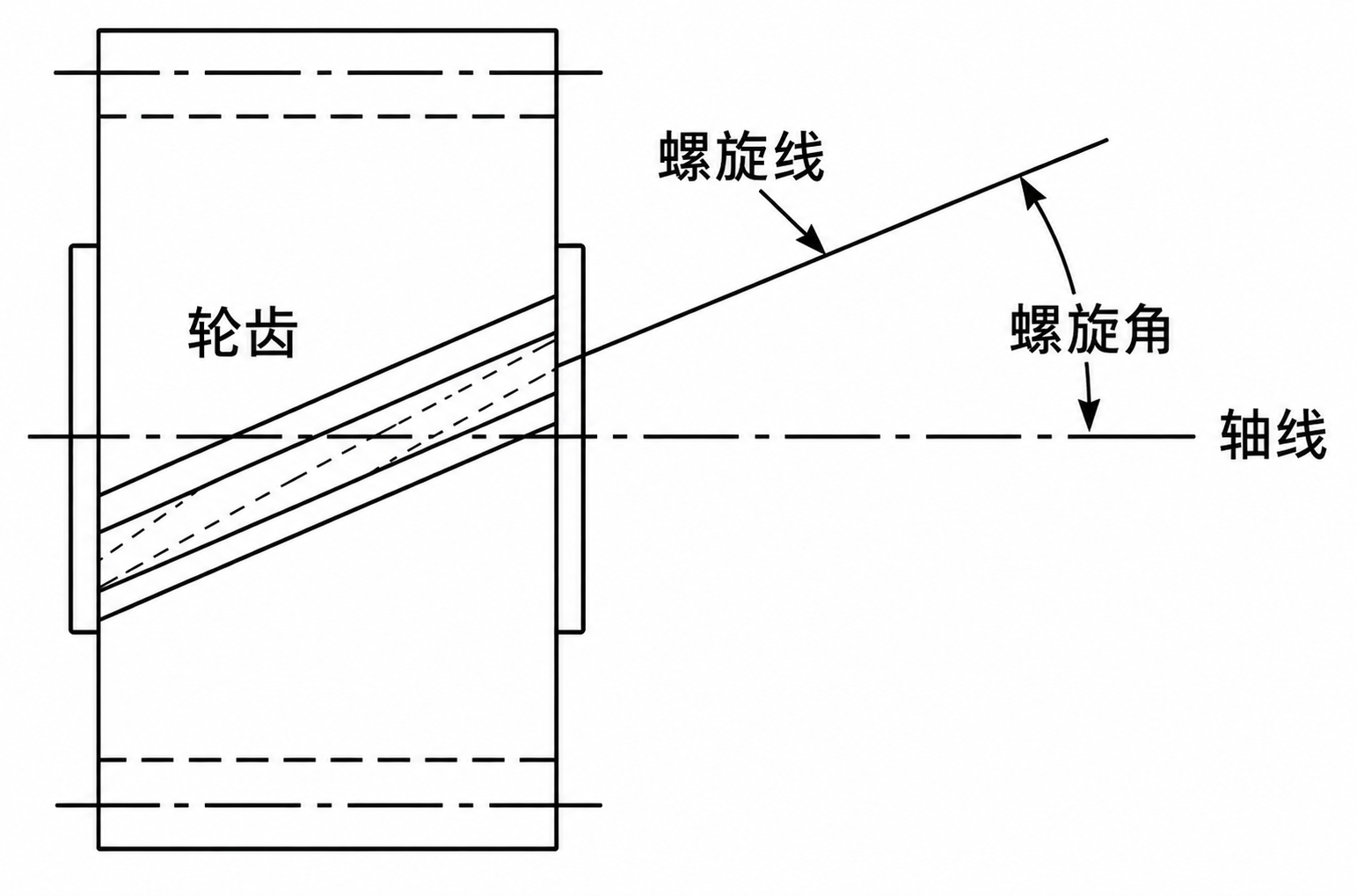

直齿轮的轮齿方向与齿轮轴线平行。如果将轮齿按照一定角度倾斜加工，就形成了斜齿轮（Helical Gear）。

与直齿轮相比，斜齿轮具有更长的轮齿接触长度，因此能够在相同体积下承受更大的扭矩。同时，斜齿结构还能提高齿轮的重合度。

例如，直齿轮在运行时可能平均只有约1.5个轮齿同时参与啮合，而斜齿轮可能有约3个轮齿同时参与啮合。

更多轮齿同时啮合，不仅能够提高扭矩承载能力，还可以减少齿面局部加工误差带来的影响。由于接触面积更大，不同轮齿之间的误差能够得到一定程度的平均和补偿，使齿轮运行更加平稳，精度更高，噪声也更低。

不过，如果齿轮的实际螺旋角与设计值存在偏差，也会改变齿轮的接触状态。根据偏差的方向不同，螺旋角偏差可能使回程间隙增大，也可能使回程间隙减小。

回程间隙并不能完全代表减速机精度

虽然回程间隙是评估伺服减速机精度时最常见的指标，但它只能反映减速机精度的一部分。

影响回程间隙的加工误差，同时也会影响其他精度指标，例如传动误差（Transmission Error）。

什么是传动误差？

传动误差是指减速机输出端的理论位置与实际位置之间的差值。

简单来说，如果根据减速比计算，输出轴理论上应该转动到某个角度，但实际输出轴没有准确到达该位置，两者之间的偏差就是传动误差。

传动误差主要受到以下因素影响：

1. 齿轮径向跳动；

2. 压力角偏差；

3. 螺旋角偏差；

4. 齿距误差；

5. 齿面加工质量；

6. 齿轮和轴承安装精度。

其中，齿轮径向跳动通常对传动误差的影响较大，压力角偏差和螺旋角偏差也会产生明显影响。

从某种意义上来说，传动误差比单独的回程间隙更能全面反映齿轮的加工质量和减速机的实际传动精度。

传动效率也是重要的精度相关指标

另一个与减速机质量和精度密切相关的指标是传动效率。

齿轮系统的传动效率会受到径向跳动和齿距偏差的影响，但更容易受到以下因素影响：

• 齿面轮廓精度

• 压力角偏差

• 螺旋角偏差

• 齿面粗糙度

• 齿面微观几何修形

• 润滑和装配状态

如果能够优化齿轮的压力角、螺旋角以及齿面微观几何形状，不仅可以提高减速机的传动效率，还能改善齿面载荷分布，从而提高减速机的扭矩承载能力和使用寿命。

评估减速机精度不能只看回程间隙

在选择精密伺服减速机时，回程间隙固然重要，但不能把它作为判断减速机精度的唯一标准。

完整的精度评估还应综合考虑：

• 回程间隙

• 传动误差

• 齿轮径向跳动

• 齿距偏差

• 压力角偏差

• 螺旋角偏差

• 扭转刚度

• 传动效率

• 重复定位精度

• 运行噪声与振动

• 额定扭矩下的精度保持能力

因此，两台标称回程间隙相同的减速机，实际运行精度、噪声、效率和使用寿命可能并不相同。

结论

回程间隙是衡量伺服减速机精度的重要指标，它能够反映扭矩方向反转时产生的空行程，但不能完整代表减速机的整体传动质量。

齿轮径向跳动、齿距偏差、压力角偏差和螺旋角偏差，都会不同程度地影响回程间隙、传动误差、运行平稳性以及传动效率。

因此，在评估精密减速机时，除了关注回程间隙的大小，还应结合传动误差、扭转刚度、齿轮加工等级、传动效率和实际负载下的运行表现进行综合判断，才能更加准确地评估减速机的真实精度和质量。
