设计精密传动系统时，人们往往更关注回程间隙、定位精度和重复定位精度，却容易忽略另一个同样重要的参数——刚度。

传动系统的刚度，在很大程度上决定了设备的动态响应、控制性能，以及实际运行中的定位精度。对于需要高速运行、频繁启停或承受变化载荷的设备，刚度尤其值得重视。

一、什么是刚度？

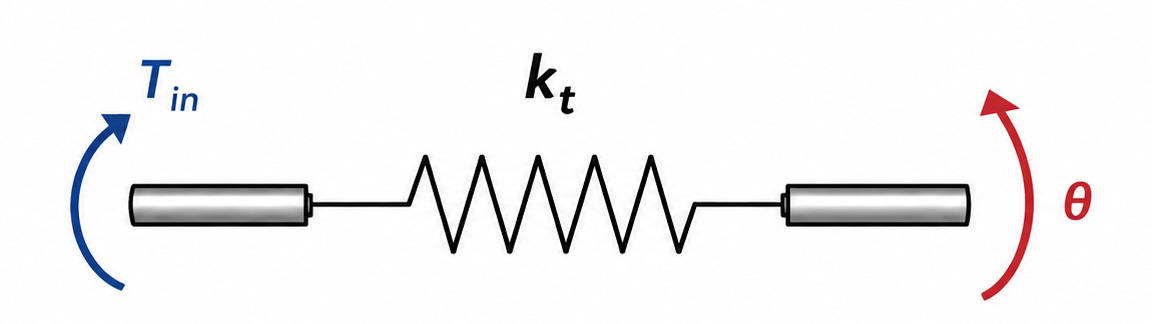

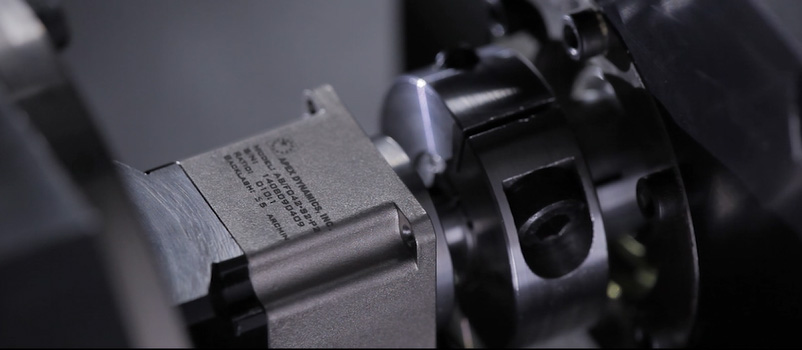

刚度是指机械系统抵抗受力变形的能力。在旋转传动系统中，通常关注的是扭转刚度，常用单位为 N·m/rad，即牛·米/弧度。

简单来说，在相同扭矩作用下，扭转刚度越高，传动部件产生的扭转变形就越小，动力传递也越直接。

一套传动系统的整体刚度，由多个环节共同决定，包括：

• 减速机；

• 联轴器；

• 电机轴和输出轴；

• 齿轮齿条或其他传动机构。

因此，不能只看某一个部件的刚度。传动链中刚度较低的环节，往往会成为限制整机性能的短板。

例如，在采用 Apex Dynamics 紧凑型低背隙行星减速机的伺服系统中，减速机的扭转刚度会直接影响动态性能。在高速抓取、搬运等应用中，高刚度的行星减速机能够减少弹性扭转，使电机的运动更直接地传递到负载端。

二、刚度与回程间隙有什么区别？

回程间隙和刚度经常被混为一谈，但两者反映的是不同问题。

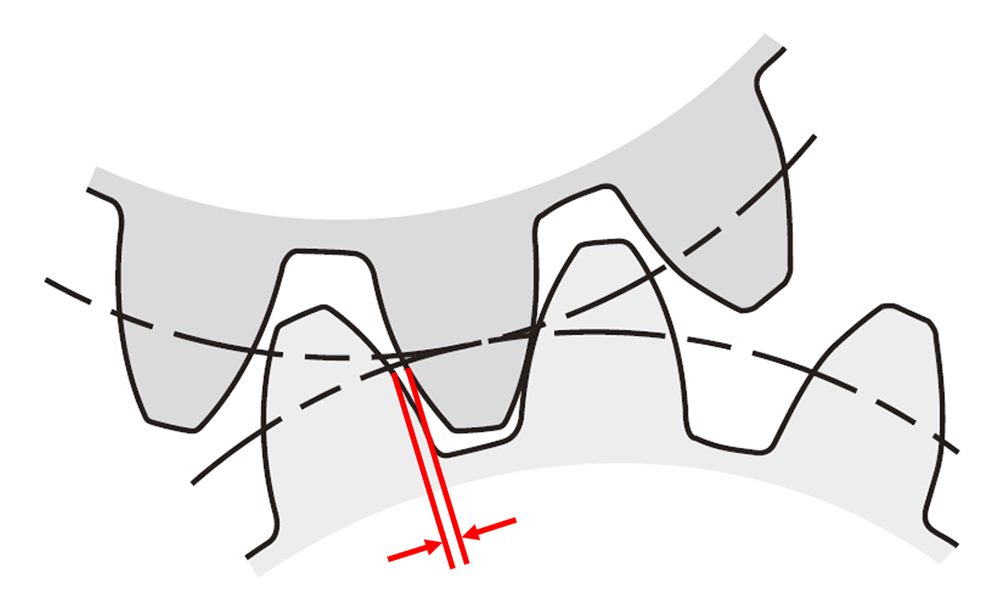

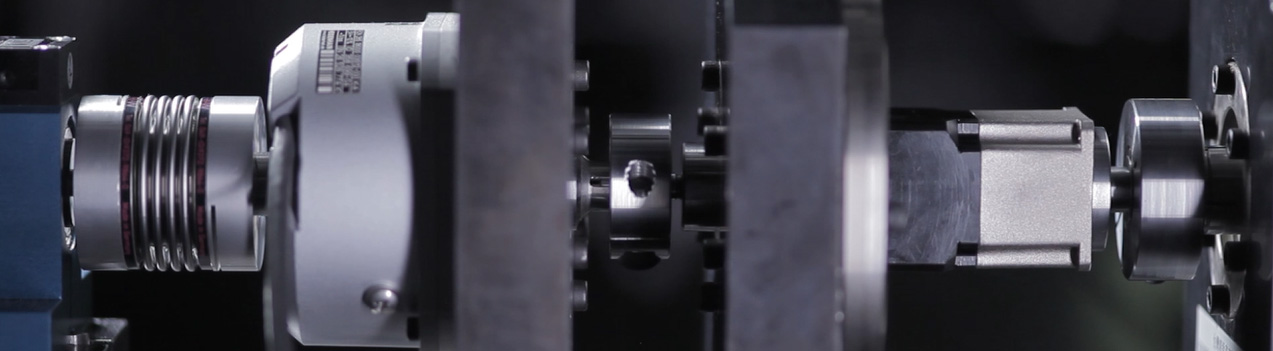

回程间隙，主要影响换向时的运动传递。 当电机改变旋转方向时，需要先消除传动部件之间的间隙，负载才会开始响应，因此会出现一段运动“死区”。

刚度不足，则表现为受力后的弹性变形。 即使传动系统没有明显间隙，在负载作用下，也可能发生扭转或位移偏差。

这意味着：零背隙并不等于零变形，也不代表实际运行中没有定位误差。 尤其是在载荷不断变化或设备高速运行时，弹性变形对精度的影响会更加明显。

此外，即使系统具有很小的背隙和较高的刚度，也可能存在滞回现象或失动量，这同样会影响实际定位表现。

以直线轴为例，受力后，传动机构可能产生几微米的弹性位移。伺服系统虽然能够通过增加输出扭矩来平衡负载，但并不意味着机械变形就会消失；只要载荷持续存在，相关部件就可能持续处于弹性变形状态。

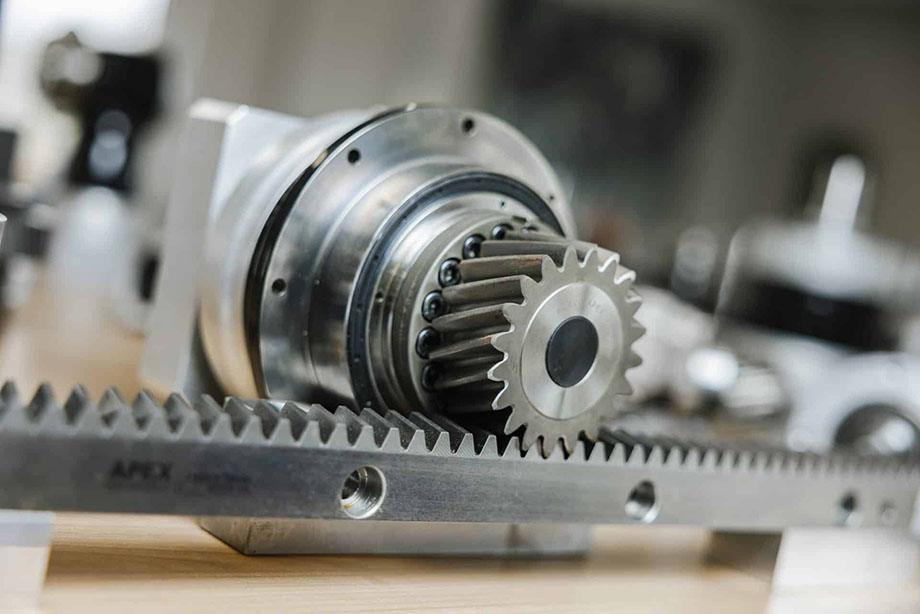

采用 Apex 齿轮齿条系统的直线轴，即使将回程间隙控制到接近零，整体刚度仍会受到齿条、小齿轮及减速机支承轴承等环节的影响。在轮廓铣削、定量给料等工艺力不断变化的应用中，系统仍可能产生微小的弹性位移。

三、刚度如何影响动态性能？

传动系统的刚度会直接影响：

• 系统的固有频率；

• 可实现的控制带宽；

• 系统对共振和振动的敏感程度。

刚度不足时，整个传动系统会显得偏“软”。电机已经动作，负载却可能因弹性变形而响应滞后，并在运动结束后继续振荡。

为了保证运行稳定，控制参数通常需要设置得更加保守，由此可能带来定位后的稳定时间延长、加速度受限、生产节拍难以提升等问题。

例如，包装设备中的升降机构需要频繁进行快速加减速。如果采用 Apex AP 系列等减速机，选型时就应充分考虑扭转刚度。

较高的传动刚度有助于减轻启停后的负载振荡，缩短稳定时间，使设备在保持定位精度的同时，提高运行节拍。

四、联轴器：容易成为刚度短板的环节

在许多传动系统中，联轴器是容易被忽略的刚度薄弱环节。

联轴器没有背隙，并不代表其扭转刚度足以满足高动态应用的要求。 不同结构的联轴器，其弹性变形特性存在差异，因此选型会明显影响整个系统的响应表现。

例如，伺服电机与高刚度 Apex 减速机之间，如果采用相对柔软的弹性体联轴器，整套传动系统仍可能表现出明显的“弹簧效应”。

在这类应用中，可根据实际工况考虑 Apex D 系列等膜片联轴器。这类联轴器在补偿安装偏差的同时，能够提供较高的扭转刚度，从而改善运动传递的直接性和定位表现。

因此，选择联轴器时，除了额定扭矩、转速和偏差补偿能力，也应重点关注扭转刚度。

五、齿轮齿条系统的刚度同样不能忽视

在齿轮齿条直线传动系统中，刚度不仅与齿形有关，还受到齿轮模数、小齿轮齿宽以及减速机支承轴承等因素的影响。

对于采用 Apex 齿轮齿条的长行程龙门轴，提高传动系统的整体刚度，有助于改善轮廓跟踪精度。

尤其是在搬运重物或载荷不断变化的工况下，刚度不足容易使负载端因弹性变形而出现运动滞后。采用更高刚度的配置，可以减小这类偏差，使实际运动轨迹更接近指令轨迹。

六、设计精密传动系统时，应关注哪些问题？

要将刚度真正纳入设计，建议重点考虑以下四点：

1. 将刚度与背隙、精度一起评估

不要只看减速机的背隙大小和标称精度，还要判断其受力变形是否满足实际工况要求。

2. 评估整条传动链

从电机轴、联轴器、减速机到最终执行机构，逐一检查可能限制整体刚度的环节。

3. 同时考虑静态载荷和动态作用力

除了正常运行时的负载，还应考虑最大载荷、加减速过程中的惯性力，以及加工或操作过程中不断变化的作用力。

4. 让机械刚度与控制目标相匹配

结合目标定位精度、响应速度和生产节拍，选择合适的机械配置，并据此进行伺服调试。

刚度在很大程度上决定了传动系统能否运行得准确、快速且稳定。

在设计初期就充分考虑刚度，有助于减少后期出现的振动、响应滞后及控制性能受限等问题。Apex Dynamics 可结合具体应用需求，协助选择合适的减速机、联轴器和齿轮齿条等传动部件。

对于精密传动系统，刚度是选型之初就应明确的核心设计参数。
